Construcción

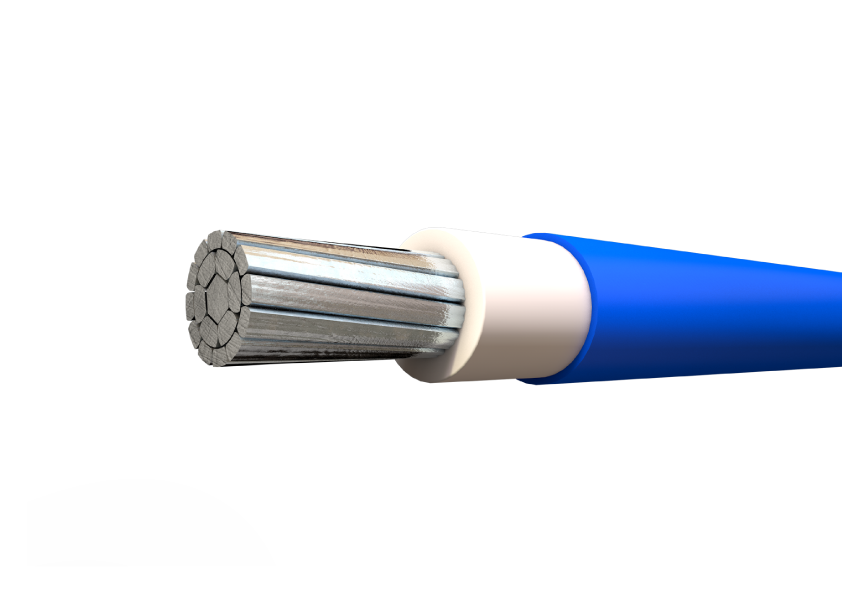

Los conductores tipo THHN o THWN-2 pueden ser sólidos o cableados y están construídos con aleación de aluminio AA-8000 de temple suave, están además aislados con una capa uniforme de material termoplástico policloruro de vinilo (PVC) resistente a la humedad y al calor elevado, sobre la cual se aplica una cubierta protectora de nylon o poliamida. Pueden ser suministrados en colores variados según su calibre y con distintas formas de embalaje.

Aplicaciones

Los conductores de aluminio tipo THHN o THWN-2 son utilizados para circuitos de fuerza y alumbrado en edificaciones industriales, comerciales y residenciales, sonv especialmente aptos para instalaciones especiales por ductos difíciles y usarse en zonas abrasivas o contaminadas con aceites, grasas, gasolinas, etc. y otras sustancias químicas corrosivas como para pinturas, solventes, etc., tal como se especifica en el National Electrical Code. Este tipo de conductor cuando es utilizado como THHN puede ser usado en lugares secos con temperatura máxima de operación de 90 °C, pero si es utilizado como THWN-2 puede ser usado en lugares secos y húmedos con temperatura máxima de operación de 90 °C, así mismo cuando están expuestos a aceites, grasas, pinturas, solventes químicos, etc., su temperatura máxima de operación es 75 °C. En cuanto a su tensión de servicio, para todas las aplicaciones, es de 0.6 kV.

Especificaciones

• ASTM B800: Alambres de aluminio, aleación AA-8000 de temple recocido e intermedio para propósitos eléctricos.

• ASTM B801: Conductores trenzados de aluminio tipo AA-8000 en capas concéntricas, para aislamiento posterior.

• UL 83: Alambres y cables aislados con material termoplástico.

• NTE INEN 2 345: Conductores y alambres aislados con material termoplástico.

Además de todos los requerimientos del National Electrical Code.
