Construcción

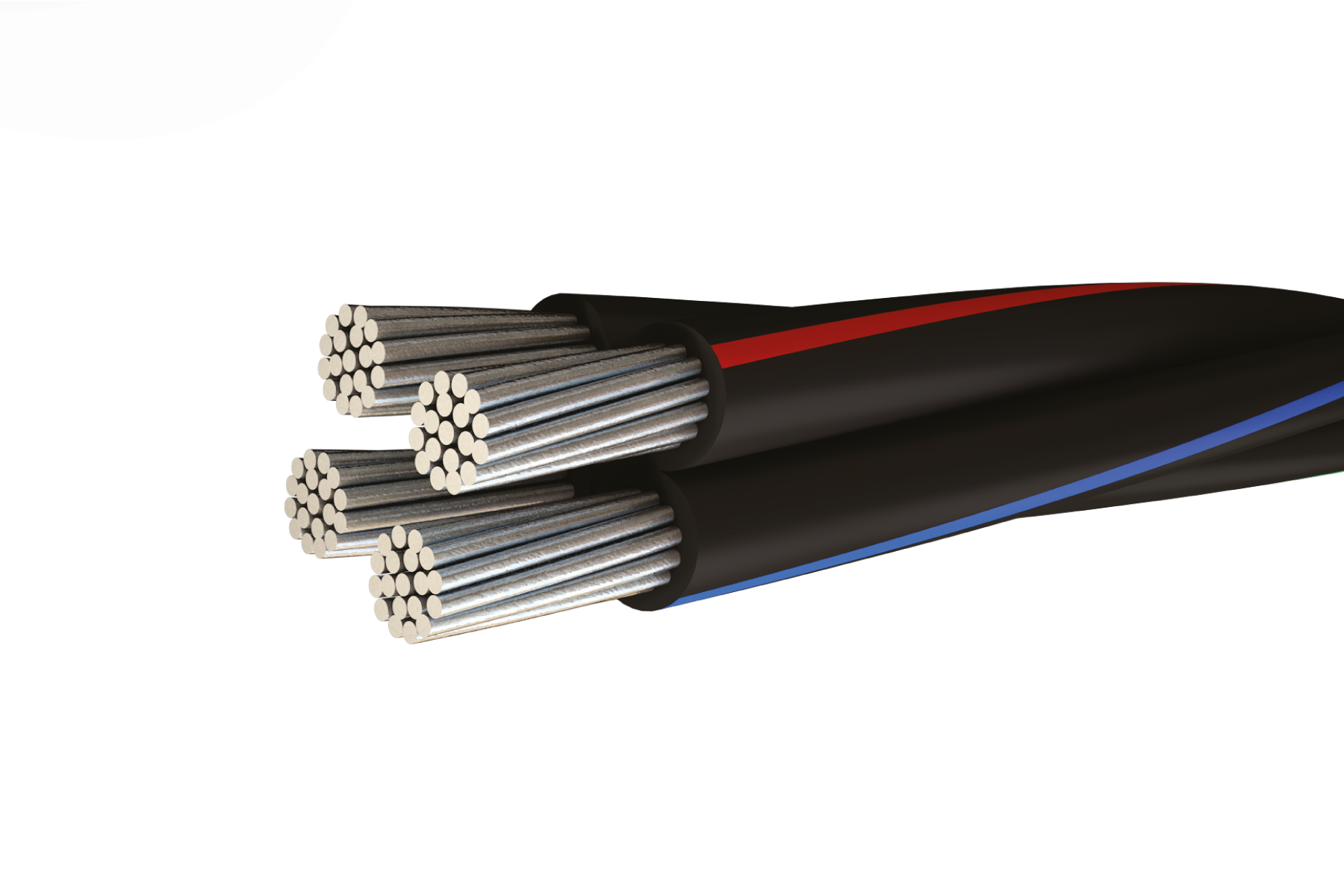

Los conductores tipo CAAI están formados por dos o tres conductores de fase trenzados concéntricamente más uno o dos conductores para alumbrado cableados alrededor de un soporte o portante. Los conductores de fase y de alumbrado son de aleación de aluminio 1350-H19 de temple duro. El soporte es un cable de acero galvanizado, clase A, tipo Extra High Strengh (EHS) para cables tipo CAAI-S y de aleación de aluminio 6201-T81 (que sirve como neutro) para los cables tipo CAAI. Los conductores y el soporte son aislados con Polietileno Reticulado (XLPE). Los conductores de fase son diferenciados por nervaduras extruidas longitudinalmente sobre el aislamiento. Su forma de embalaje son carretes en longitudes de acuerdo a las necesidades del cliente.

Aplicaciones

Los conductores de aluminio tipo CAAI y CAAI-S son trenzados clases AA y A y son utilizados para líneas de distribución secundaria de energía eléctrica, pueden ser instalados directamente enterrados, en ductos o canalizaciones eléctricas. Este tipo de conductor puede ser utilizado en lugares secos y húmedos, su temperatura máxima de operación es 90 °C y su tensión de servicio para todas las aplicaciones es 1 kV.

Especificaciones

• ASTM B230: Alambres de aluminio, aleación 1350-H19 para propósitos eléctricos.

• ASTM B231: Conductores trenzados de aluminio tipo 1350-H19 en capas concéntricas.

• ASTM B398: Alambres de aleación de aluminio, 6201-T81 para propósitos eléctricos.

• ASTM B399: Conductores trenzados de aleación aluminio tipo 6201-T81 en capas concéntricas.

• ASTM A475: Cables de acero galvanizado usados como mensajeros portantes, Tensores, hilos de guardia y usos similares.

• NTP 370.254: Conductores eléctricos ó cables para distribución aérea autosoportados con XLPE para tensiones hasta e inclusive 0.6/1 kV.

Además de todos los requerimientos del National Electrical Code.
