Construcción

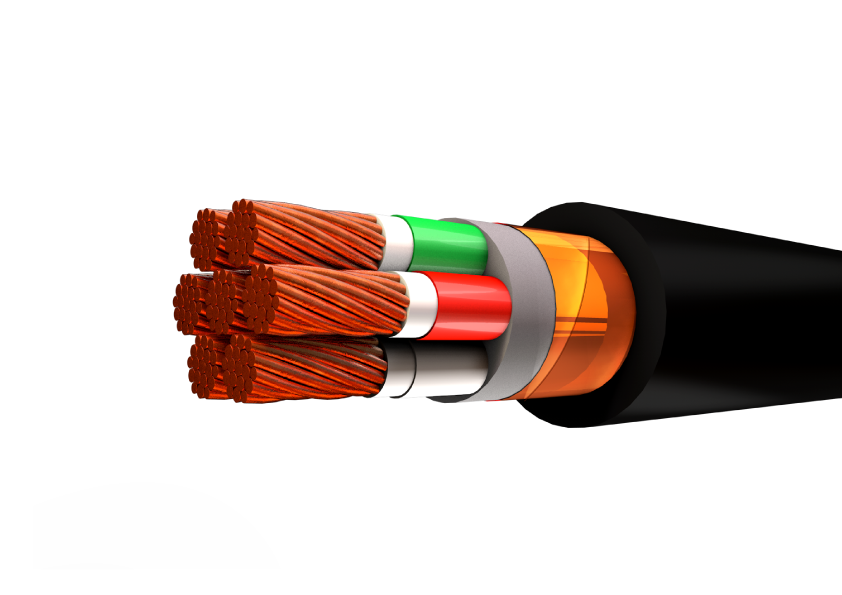

Los conductores multipolares tipo TC-THHN son cableados y están construídos con cobre de temple suave, están además aislados con una capa uniforme de material termoplástico policloruro de vinilo (PVC) resistente a la humedad y calor elevado, sobre los que se aplica una cubierta protectora de poliamida (nylon), posteriormente los conductores son trenzados entre sí (desde 2 hasta 37 polos) para formar un conjunto y sobre ellos se aplica, primero un relleno de PVC, luego una cinta metálica de cobre o aluminio dispuesta helicoidalmente (si así lo especifica el cliente) y finalmente una chaqueta también de policloruro de vinilo (PVC) color negro resistente a la humedad y luz solar. Su forma de embalaje es rollos de 100 metros o en carretes de acuerdo a las necesidades del cliente
Aplicaciones
Los conductores multipolares de control tipo TC-THHN son utilizados para circuitos de control, cableado de tableros y de tableros o máquinas eléctricas en general, tal como se especifica en la National Electrical Code. Este tipo de conductor puede ser usado en lugares secos y húmedos, e instalados en bandeja (CABLE TRAY) u otras canalizaciones reconocidas para servicio eléctrico, enterrados directamente o a la interperie, su temperatura máxima de operación es de 90 °C y su tensión de servicio para todas las aplicaciones es 0.6 kV.
Especificaciones
• ASTM B3: Alambres de cobre recocido o suave.
• ASTM B8: Conductores trenzados de cobre en capas concéntricas.
• ASTM B787: Conductores trenzados de cobre de 19 hilos, formación unilay para ser aislados posteriormente.
• UL 83: Alambres y cables aislados con material termoplástico.
• UL - 1277: Cables de potencia y control para uso en bandeja con elementos opcionales de fibra óptica.
• UL 1685: Prueba de llama vertical, propagación del fuego y generación de humos para cables eléctricos y de fibra óptica.
• ANSI/NEMA WC-57 ICEA S-73-532: Cables de potencia y control para uso en bandeja con elementos opcionales de fibra óptica.
• ANSI/NEMA WC-70 ICEA S-95-658: Cables de potencial nominal 2 kV o menos para distribución de energía eléctrica.
Además de todos los requerimientos del National Electrical Code.
