Construcción

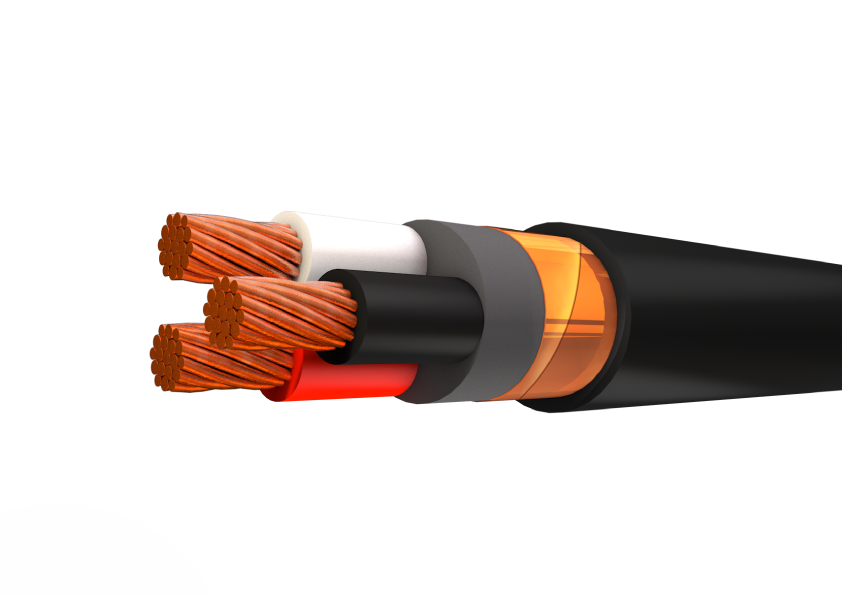

Los conductores multipolares tipo TC-XHHW-2 son cableados y están construídos con cobre de temple suave, están además aislados con una capa uniforme de polietileno reticulado (XLPE) resistente a la humedad y calor elevado, posteriormente los conductores son trenzados entre sí (desde 2 hasta 37 polos) para formar un conjunto y sobre ellos se aplica, primero un relleno de PVC, luego una cinta metálica de cobre o aluminio dispuesta helicoidalmente (si así lo especifica el cliente) y finalmente una chaqueta de policloruro de vinilo (PVC) color negro resistente a la humedad y luz solar. Su forma de embalaje es rollos de 100 metros o en carretes de acuerdo a las necesidades del cliente.

Aplicaciones

Los conductores multipolares de cobre tipo TC-XHHW-2 son utilizados para circuitos de control, cableado de tableros y de tableros o máquinas eléctricas en general, tal como se especifica en el National Electrical Code. Este tipo de conductor puede ser usado en lugares secos y húmedos, e instalados en ductos, nadeja (CABLE TRAY) u otras canalizaciones reconocidas para servicio eléctrico, enterrados directamete o a la intemperie . Su temperatura máxima de operación es de 90 °C y su tenbsión de servicio para todas las aplicaciones es 0.6 kV.

Especificaciones

• ASTM B-3: Alambres de cobre recocido o suave.

• ASTM B-8: Conductores trenzados de cobre en capas concéntricas.

• ASTM B-787: Conductores trenzados de cobre de 19 hilos, formación unilay para ser aislados posteriormente.

• UL 1277: Cables de potencia y control para uso en bandeja con elementos opcionales de fibra óptica.

• UL 1685: Prueba de llama vertical , propagación del fuego y generación de humos para cables eléctricos y fibra óptica.

• ANSI/NEMA WC-57 ICEA S-73-532: Cables de potencia y control para uso en bandeja con elementos opcionales de fibra óptica.

Además de todos los requerimientos del National Electrical Code
