Construcción

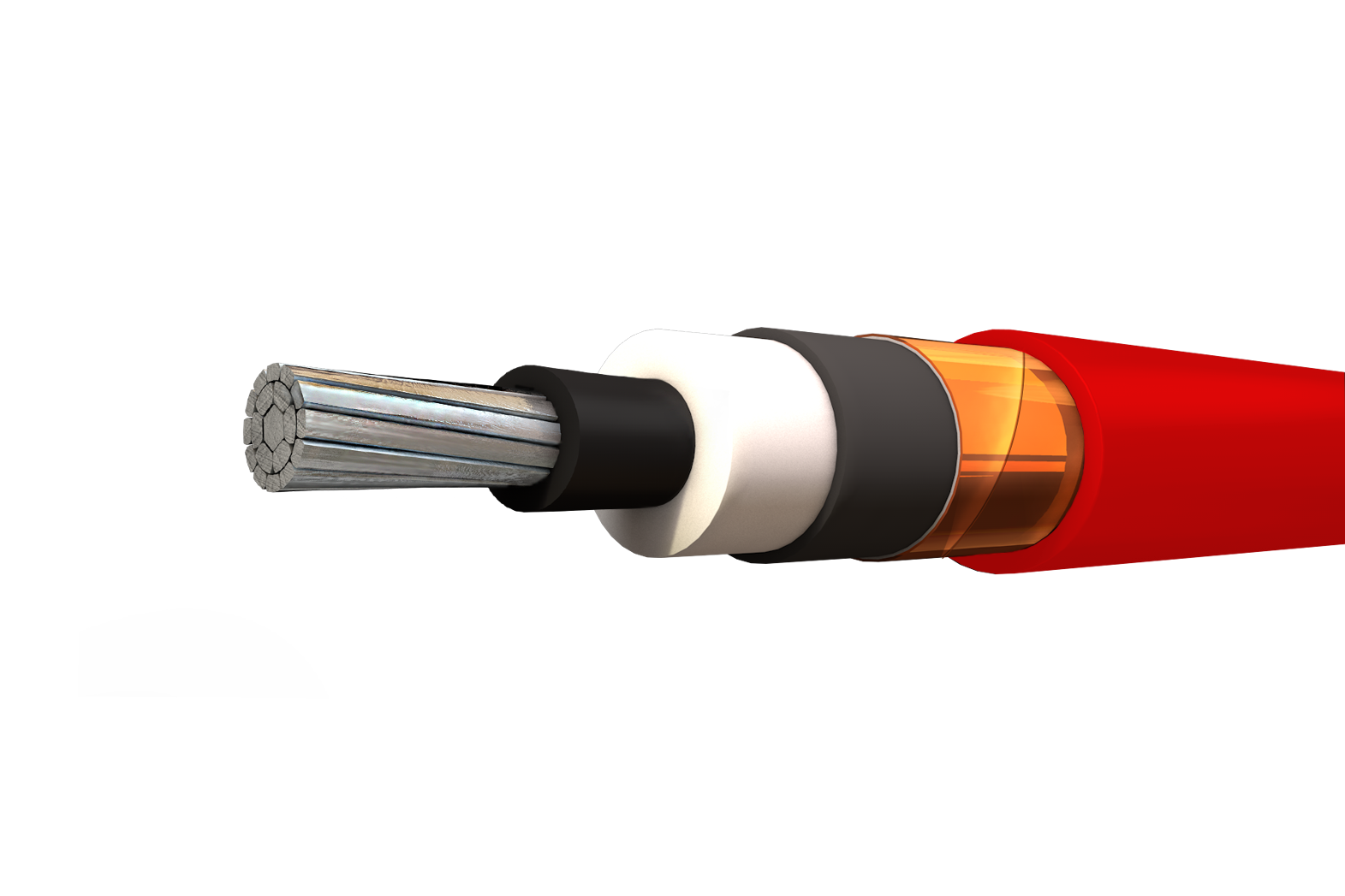

Los conductores tipo MV-90 están construidos con aleación de aluminio AA1350 o AA 8000 y son cableados tipo concéntricos o unilay, compactados o comprimidos. Sobre el conductor metálico se aplica un primer recubrimiento de material semiconductor, posteriormente se aisla con una capa uniforme de polietileno reticulado (TRXLPE), luego se aplica otra capa de material semiconductor termoestable. Posteriormente tiene una pantalla de cinta de cobre con 100 % de cobertura (TS) o de hilos de cobre calibre 24 AWG (WS) y finalmente una chaqueta externa de PVC color negro. Pueden ser suministrados con distintas formas de embalaje según su calibre.

Aplicaciones

Los conductores de aluminio tipo MV-90 son utilizados para alimentadores eléctricos de media tensión e instalaciones industriales, comerciales y residenciales aéreas, directamente enterrados, en tuberías o canalizaciones eléctricas que pueden ser sobrepuestas o empotradas, tal como se especifica en el National Electrical Code. Este tipo de conductor puede ser usado en lugares secos y húmedos, su temperatura máxima de operación en condiciones normales de trabajo es de 90 ºC, 130 ºC para condiciones de sobrecarga emergente y 250 ºC para condiciones de corto circuito y su tensión de servicio para todas las aplicaciones varía en función del espesor de la pared de aislamiento pudiendo ser de 15 kV y 25 kV, con un nivel de aislamiento de 100 % y 133 %.

Especificaciones

Los conductores de aluminio tipo MV-90 fabricados por ELECTROCABLES C.A., cumplen con las siguientes
especificaciones y normas:

• ASTM B230: Alambres de aluminio, aleación 1350-H19 para propósitos eléctricos.

• ASTM B231: Conductores trenzados de aluminio tipo 1350-H19 en capas concéntricas.

• ASTM B3: Alambres de cobre recocido o suave.

• ASTM B400: Conductores trenzados de aluminio compactados.

• ASTM B609: Alambres de aluminio 1350 de temples intermedio y suaves, para propósitos eléctricos.

• ASTM B786: Conductores trenzados de aluminio aleación AA-8000 de 19 hilos, formación unilay para ser aislados posteriormente.

• ASTM B800: Alambres de aluminio, aleación AA-8000 de temple recocido e intermedio para propósitos eléctricos.

• ASTM B801: Conductores trenzados de aluminio tipo AA-8000 en capas concéntricas, para aislamiento posterior.

• UL 1072: Cables de Potencia de media tensión.

• RTE INEN 236: Cables de potencia aislados.

• ANSI/NEMA WC-74 ICEA S-93-639: Cables de potencia apantallados de 5 - 45 kV, para ser usados en la transmisión y distribución de energía eléctrica.

Además de todos los requerimientos del National Electrical Code.
