Construcción

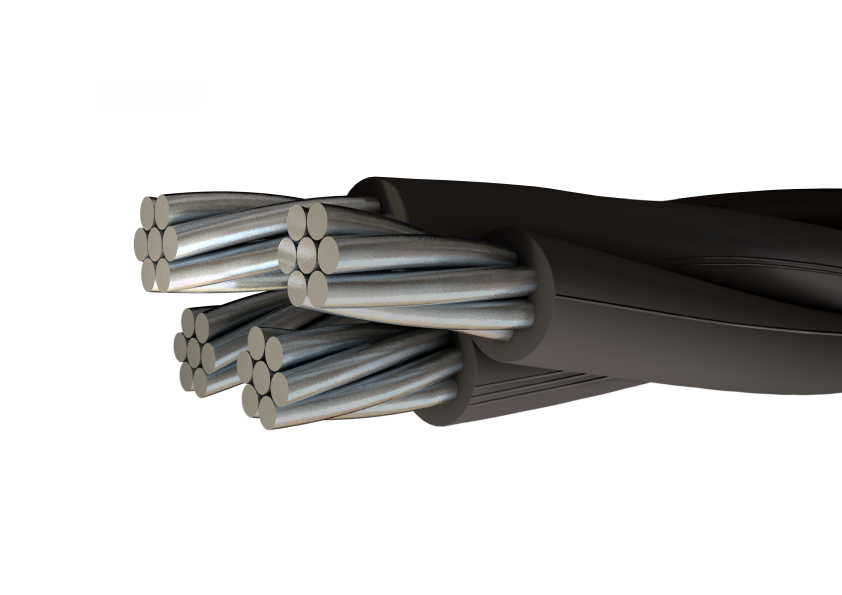

Los cables tipo preensamblados están construidos por tres conductores aislados, uno aislado - neutro que puede ser AAAC o ACSR y un piloto, trenzados entre sí; los conductores de fase y piloto están construidos respectivemente can hilos de aleación de aluminio 1350 - H19 cableados concéntricamente, cubierto con una capa uniforme de polietileno reticulado (XLPE) negro resistente a la humedad, calor y luz solar. Su forma de embalaje son carretes en longitudes de acuerdo a las necesidades del cliente.

Aplicaciones

Los conductores de aluminio tipo preensamblados son utilizados para instalaciones de líneas aéreas en red secundaria da distribución, en circuitos de alumbrado público y como red secundaria tipo cerrada. Este tipo de conductor puede ser usado en lugares secos y húmedos, su temperatura máxima de operación es 90 °C y la tensión de servicio es de 0.3 kV para fase-neutro y de 0.6 kV para fase-fase.

Especificaciones

• ASTM B230: Alambres de aluminio, aleación 1350-H19 para propósitos eléctricos.

• ASTM B231: Conductores trenzados de aluminio tipo 1350-H19 en capas concéntricas.

• ASTM B786: Conductores trenzados de aluminio aleación 1350-H19 de 19 hilos, formación unilay para ser aislados posteriormente.

• ASTM B232: Conductores trenzados de aluminio reforzados con acero (ACSR).

• ASTM B398: Alambres de aleación de aluminio, 6201-T81 para propósitos eléctricos.

• ASTM B399: Conductores trenzados de aleación aluminio tipo 6201-T81 en capas concéntricas.

• ANSI/NEMA WC - 70
ICEA S-76-474: Cables de potencia soportados por un neutro mensajero, con aislamiento resistente a la intemperie para 0.6 kV.

• NTE INEN 2 572: Cables preensamblados soportados por un neutro portante, con aislamiento extruido resistente a la intemperie hasta 0.6 kV.

Además de todos los requerimientos del National Electrical Code.
